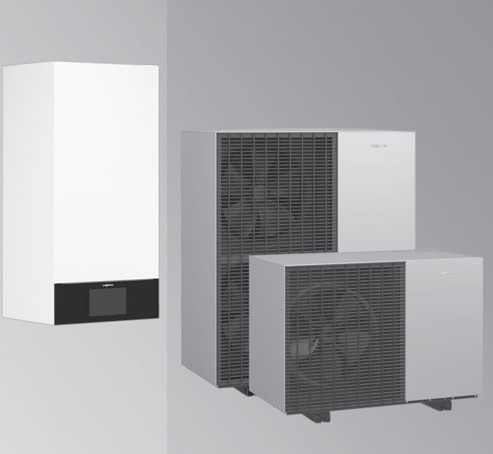

VIESSMANN Luft/Wasser-Wärmepumpe Vitocal 150-A Typ AWO-E-AC 151.A/AWO-E-AC-AF 151.A
Luft/Wasser-Wärmepumpen, Monoblock-Ausführung
400-Volt-Variante
Heizen und Kühlen
Wärmepumpe mit elektrischem Antrieb in Monoblock-Ausführung mit Außen- und Inneneinheit
- Für Raumbeheizung/-kühlung und Trinkwassererwärmung
- Monoblock-Inneneinheit mit Wärmepumpenregelung, Hocheffizienz-Umwälzpumpe für den Sekundärkreis, 4/3-Wege-Ventil, Sicherheitsgruppe
- Eingebauter Heizwasser-Durchlauferhitzer
- Eingebauter Pufferspeicher und Überströmventil
- Typen ...AF: Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne
Farbe Inneneinheit: Vitopearlwhite
Farbe Außeneinheit: Vitosilber
Lieferumfang:
Komplette Wärmepumpe in Monoblock-Ausführung, bestehend aus Innen- und Außeneinheit - Eingebautes 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebauter Heizwasser-Durchlauferhitzer
- Eingebauter Pufferspeicher 16 l
- Eingebautes Sicherheitsventil und Digital-Manometer
- Witterungsgeführte Wärmepumpenregelung mit Außentemperatursensor
- Volumenstromüberwachung
- Wandhalterung, Standard Anschlussrohre
- Membran-Druckausdehnungsgefäß 10 l
Außeneinheit
- Invertergesteuerter Verdichter, 4-Wege-Umschaltventil, elektronisches Expansionsventil, Verdampfer, Verflüssiger und EC-Ventilator
- Mit Kältemittel-Betriebsfüllung R290
- Heizwasserfilter vor Verflüssiger
- Tragehilfe für Außeneinheit
- Ausführung AF: Mit integrierter elektrischer Begleitheizung für die Kondenswasserwanne
Wärmepumpenregelung
für witterungsgeführten Betrieb - 7-Zoll Farb-Touchdisplay mit Energiecockpit
- WLAN-Hotspot für lokalen Service ohne Internetverbindung
- Internetverbindung über WLAN
- Ansteuerung einer Zirkulationspumpe
- Ansteuerung eines Heizwasser-Durchlauferhitzers
- Kühlregelfunktion "active cooling"
- Integrierter Wärmemengenzähler
- Einstellung von geräuschreduziertem Betrieb für die Außeneinheit
- Optimiertes Energiemanagement, z.B. in Verbindung mit Photovoltaikanlage, Stromspeichersystem
- Darstellung der Energieflüsse in ViCare App und ViGuide

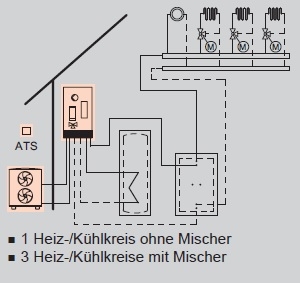

Für die Heiz-/Kühlkreise mit Mischer und die Optimierung der Eigenstromnutzung sind Erweiterungen/Zubehöre erforderlich. |
|
| Typ
Volt |
Nenn-Wärmeleistung (kW) bei Betriebspunkt
A7/W35 bzw. A-7/W35 (nach EN 14511) |
|
| |
7,3 |
8,1 |
9,1 |
|
| |
9,7 |
11,1 |
12,4 |
|
AWO-E-AC
151.A10
400 |
Z023209  |
|
|
Best.-Nr. Energy |
AWO-E-AC-AF 151.A10
400 |
Z023215 |
|
|
Best.-Nr.
Energy |
AWO-E-AC 151.A13
400 |
|
Z023210 |
|
Best.-Nr.
Energy |
AWO-E-AC-AF 151.A13
400 |
|
Z023216 |
|
Best.-Nr.
Energy |
AWO-E-AC
151.A16
400 |
|
|
Z023211 |
Best.-Nr. Energy |
AWO-E-AC-AF 151.A16
400 |
|
|
Z023217 |
Best.-Nr. Energy |
Die Energieeffizienzklassen von Wärmeerzeugern liegen in einem Spektrum von G bis A+++.
Technische Daten:
| |
Nenn-Wärmeleistung (kW) bei Betriebspunkt
A7/W35 bzw. A-7/W35 (nach EN 14511) |
|
| |
7,3 |
8,1 |
9,1 |
|
| |
9,7 |
11,1 |
12,4 |
|
| Leistungszahl (COP) bei A7 |
5 |
4,9 |
4,9 |
|
| Leistungsbereich
min/max A7 |
2,6 - 12,0 |
3,0 - 13,4 |
3,3 - 14,9 |
kW |
| Vorlauftemperatur |
70 |
70 |
70 |
°C |
| Schall-Leistungspegel
Außen |
53 |
54 |
55 |
dB(A) |
| Kühlleistung |
9,5 |
11,2 |
13,3 |
kW |
| Leistungszahl
(EER) |
4,5 |
4,1 |
3,7 |
|
| Kühl max. |
13,4 |
14,7 |
16,0 |
kW |
| Inneneinheit
Breite |
450 |
450 |
450 |
mm |
| Inneneinheit
Höhe |
920 |
920 |
920 |
mm |
| Inneneinheit
Länge |
360 |
360 |
360 |
mm |
| Inneneinheit
Gewicht |
47 |
47 |
47 |
kg |
| Außeneinheit
Breite |
1144 |
1144 |
1144 |
mm |
| Außeneinheit
Höhe |
1382 |
1382 |
1382 |
mm |
| Außeneinheit
Länge |
600 |
600 |
600 |
mm |
| Außseneinheit
Gewicht |
197 |
197 |
197 |
kg |
Energieeffizienz
 bei W35 |
190 |
178 |
178 |
% |
| Energieeffizienz
bei W55 |
145 |
141 |
141 |
% |
- Leistungszahl COP bei Betriebspunkt A7/W35 nach EN 14511 bei Nenn-Wärmeleistung
- Leistungsbereich min/max bei Betriebspunkt A7/W35
- Messung des Schall-Leistungs-Summenpegels in Anlehnung an DIN EN 12102-1:2023 und DIN EN ISO 3744:2011 im ErP-Punkt C gemäß DIN EN 14825 mit den Betriebsbedingungen A7/W55
- Kühlleistung und EER bei Betriebspunkt A35/W18 nach EN 14511
- Energieeffizienz : Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 bei durchschnittlichen Klimaverhältnissen für Niedertemperaturanwendung (W35) und Mitteltemperaturanwendung (W55)
5 Jahre Garantie durch ViCare App sichern!
Inbetriebnahme durch den Technischen Dienst der Viessmann Deutschland GmbH ist zwingend erforderlich.
