Solarmodul SM200 für Logamatic EMS plus

Solarmodul zum Einsatz im Regelsystem EMS plus. Modul für Solaranlagen zur Trinkwassererwärmung und Heizungsunterstützung bis hin zu komplexen Solaranlagen .

Preis auf Anfrage

Haustechnik GmbH Heizung-Sanitär-Gas
Johann-Gottfried-Galle-Straße 1
06773 Gräfenhainichen

Telefon: 034953-33673

Telefax: 034953-25590
Email: info@allner-haustechnik.net

Langtext
Anfrage
Social Bookmarks
Facebook Kommentare

Solarmodul SM100 für Logamatic EMS plus

Solarmodul zum Einsatz im Regelsystem EMS plus. Modul für Solaranlagen zur Trinkwassererwärmung und Heizungsunterstützung bis hin zu komplexen Solaranlagen

Lieferumfang:

1 Modul SM200 mit Montagematerial
1 Speichertemperaturfühler
1 Kollektortemperaturfühler
Installationsanleitung Sprache DE

Vorteile:

Rechnerische Ermittlung des solaren Ertrages ohne teuren Wärmemengenzähler
Funktionskontrolle der Solaranlage z.B. bei Fühlerdefekt, Luft im Solarsystem oder Solarpumpe defekt
Anzeige des solaren Ertrages ohne Wärmemgengenzähler (aktuell und Historie), Ertragsanzeige über RC300 oder über Smartphone möglich
Besonders einfache und kostengünstige hydraulische Einbindung eines Pufferspeichers zur Heizungsunterstützung ("preMix Control")

Technik:

Solarmodul für Solaranlagen zur Trinkwassererwärmung und Heizungsunterstützung bzw. weiteren solaren Anlagensystemen mit mehreren Verbrauchern, zwei Kollektorfeldern, Schwimmbad, etc.
Modul zur Wandmontage
Komfortable Bedienung mit grafischer Hydraulik-Auswahl und -Anzeige über System-Bedieneinheit RC300
Regelung einer Solaranlage mit bis zu 2 solaren Verbrauchern
Solare Optimierung zur optimalen Ausnutzung des Solarertrages bei der Warmwasserbereitung
Berücksichtigung passiver Solarertrag durch große Fensterflächen
Reduziertes Nachheizen durch Bewertung des solaren Ertrages und der solar erwärmten Kapazität des Speichers und ggfs. Absenkung der jeweiligen Sollwerte
Variable Ansteuerung der Solarpumpen über PWM-Signal oder 0-10V
Optimierte Beladung von Thermosiphon-Speichern (Double-Match-Flow)
Vakuum-Röhren-Funktion (Pumpenkick)
Gemeinsame Bedieneinheit RC300 für Wärmeerzeuger und Solaranlage mit großem grafikfähigen und hinterleuchtetem LCD-Display mit vorprogrammierten Anlagenpiktogrammen
Externer Wärmetauscher im Kollektorkreis mit separater Pumpenansteuerung Primär- und Sekundärpumpe
Überwachung tägliche Aufheizung 60 °C und thermische Desinfektion mit Umlade- oder Umschichtpumpe
Anzeige solarer Ertrag über interne Ertragserfassung oder über zusätzliches Wärmemengenzubehör
In Verbindung mit zusätzlichen Fühlern und/oder 3-Wege-Umschaltventilen sind hydraulikabhängig verschiedene Funktionen wählbar, z.B.
Zweiter Speicher mit einstellbarem Vorrang/Nachrang
Speicher-Umschaltung über Ventil oder zusätzliche Solarpumpe
Schwimmbadfunktion

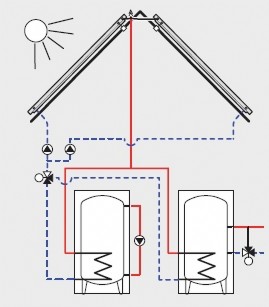

Zweites Kollektorfeld (Ost/Westregelung)
Solare Heizungsunterstützung mit gemischter Vorlauftemperaturregelung
Bei Anlagen mit einem Heizkreis kann ein Heizkreis-Mischer entfallen
Umladung von solarerwärmten Vorwärmspeicher in Bereitschafts-speicher
Umladung von solarerwärmten Pufferspeicher in Bereitschaftsspeicher mit internem Wärmetauscher
Modul nur in Verbindung mit System-Bedieneinheit RC300, max. 1 Modul pro Anlage
Erweiterung mit 1 Solarmodul SM100 je nach Anlagenhydraulik möglich
Nicht kombinierbar mit Solarmodul SM50/MM10/SM10/WM10/RC30/RC35
Hydraulik- und Regelungsdetails siehe Planungsunterlagen oder Installationsanleitung SM200
SM200 auch integriert in Solar-Komplettstation erhältlich

Abmessungen B/H/T in mm 248/184/61
